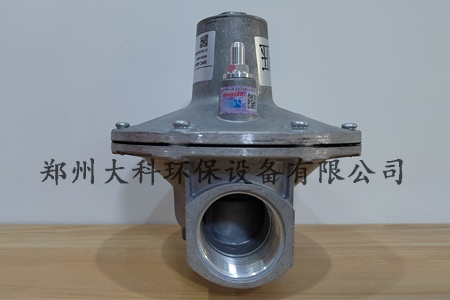

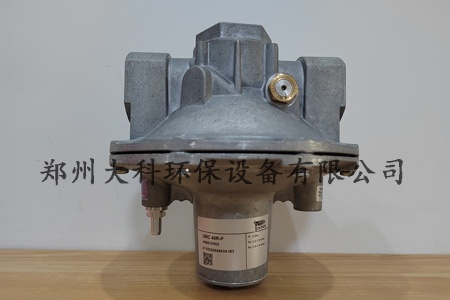

施能sinon GRC系列空/燃比例閥

1.用途

GRC系列空/燃比例閥可用于連續比例調節和脈沖調節，可實現空氣和燃氣自動保持壓力比例為1:1。該比例閥適用于天然氣、城市煤氣、液化石油氣或其他非腐蝕性氣體。

2.性能

 環境溫度：-15~60°C。

 壓差： 10kpa

 壓差要求：即P1>Pa+P。

 燃氣出口壓力： 0.2~120 mbar。

 3. 空燃比例閥反饋管規格尺寸

 反饋管連接點要求安裝在直管路上，要遠離空氣管路上其他阻力元件，距離其它阻力元件5倍管徑以上。

 DN50以下導壓管適配8mm銅管。

 DN50以上導壓管適配12mm銅管。

 導壓管材質要求：空燃比例閥導壓管建議使用金屬管。

 4.安裝

 嚴格禁止采取先安裝本品再進行管道焊接的安裝方式，避免焊接時的高溫、焊渣和電弧等損壞閥門。

 在空/燃比例閥上游安裝手動閥、過濾器和切斷閥

 空/燃比例調節閥只能安裝于水平管線中，且應保持彈簧腔垂直向下。

 導壓管及檢測孔不可漏氣，否則比例閥無法正常工作。

 閥體邊緣與附近固定構筑物的最小距離應不小于50mm。

 5.空燃比例閥調節方法

 通過燒嘴上的節流孔或其他調整元件設定大火流量。

 助燃空氣控制壓力至少0.5mbar。

 出廠設定比例閥出口壓力Po=Pa。

 用平口螺絲刀或者六角螺絲刀（視型號而定）調節比例閥底部旋鈕，順時針增大燃氣流量，逆時針減小燃氣流量，到所需小火位后停止旋動；

 6.常用型號gzsinon

 GRC15R-P

 GRC20R-P

 GRC25R-P

 GRC32R-P

 GRC40R-P

 GRC50R-P

 GRC65F-P

 GRC80F-P

 GRC100F-P

 7.型號對比gzsinon

 GRC15R02-5

 GRC20 R 02-5

 GRC25 R 02-5

 GRC32 R 02-5

 GRC40 R 02-5

 GRC50 R 02-5

 GRC65F02-5

 GRC80F02-5

 GRC100F02-5
